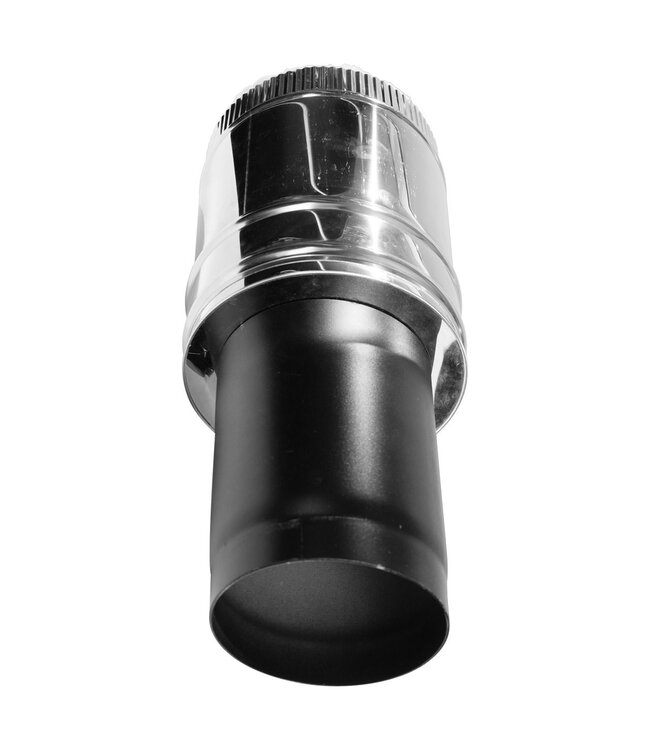

Fumio Verloop 130mm. enkelwandig naar dubbelwandig 150/200

Een van de meest voorkomende verlopen bij een rookkanaal is de overgang van enkelwandige naar dubbelwandige kachelpijpen. In de ruimte waar de kachel zelf staat, maakt u gebruik van enkelwandige kachelpijpen. Zodra u door de muur, verdiepingsvloer of het dak gaat, moet u over gaan op dubbelwandige kachelpijpen.

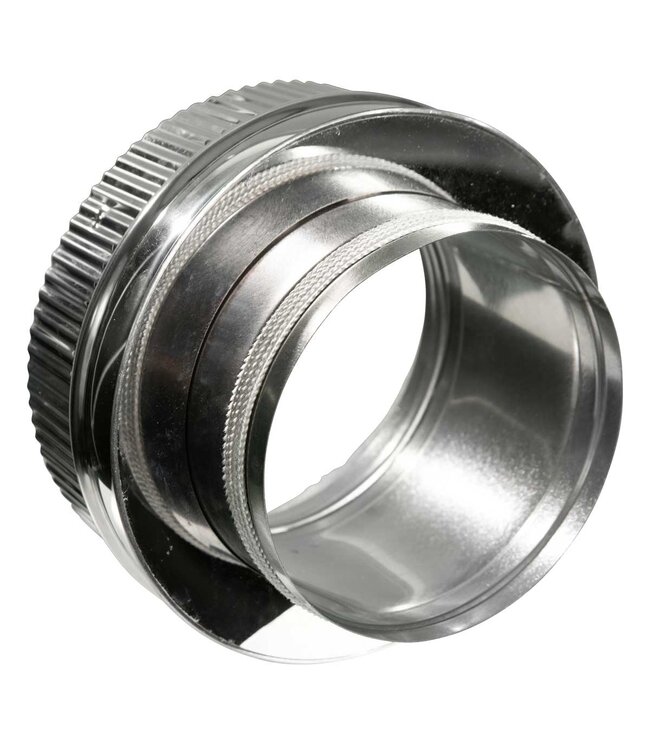

Met dit verloop kunt u van enkelwandige kachelpijpen met een diameter van 130mm, eenvoudig de aansluiting maken op dubbelwandige kachelpijpen met een binnendiameter van 150mm en een buitendiameter van 200 mm. De adapter wordt geleverd inclusief klemband.

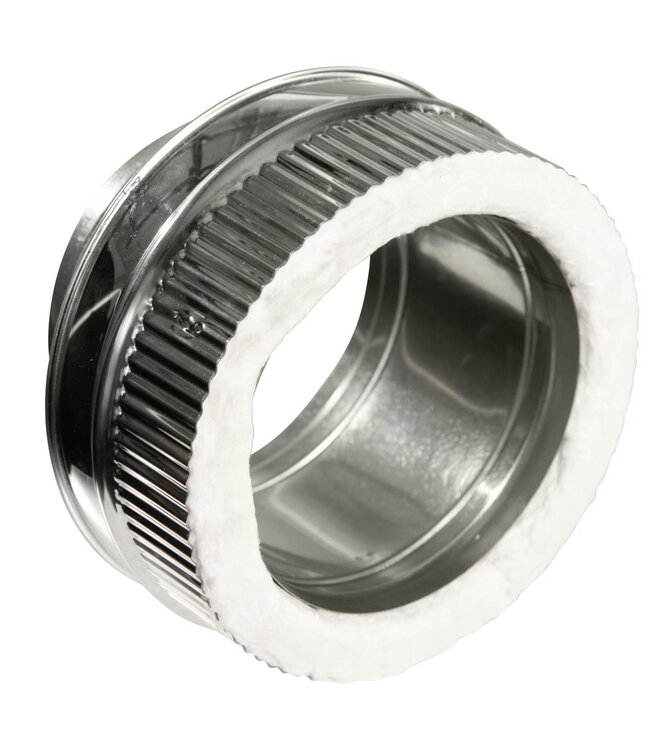

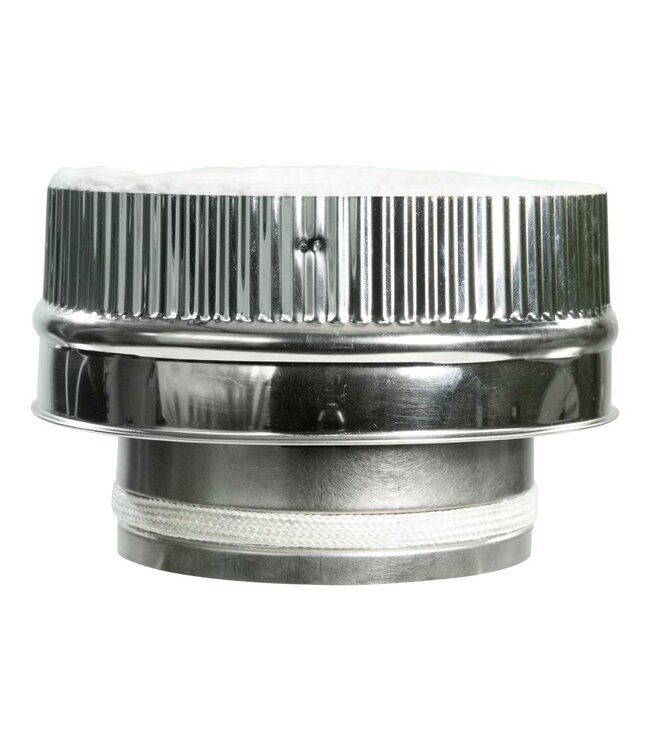

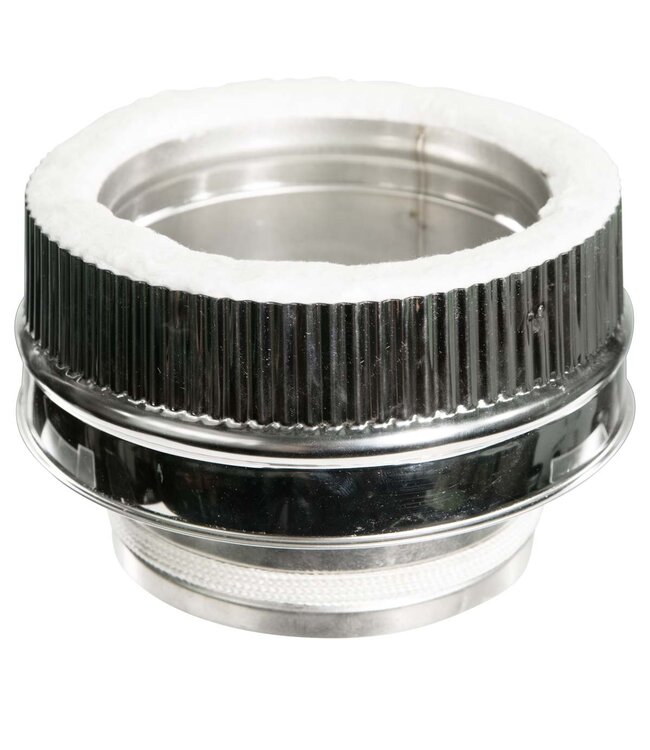

Het gedeelte wat om de enkelwandige kachelpijp gaat is voorzien van vuurvastkoord. Mocht de montage te strak gaan waardoor het te strak gaat, kunt u het koord verwijderen.

Gaat u door brandbaar materiaal zoals een houten plafond of vloer, dan moet de dubbelwandige pijp ongeveer 15 cm onder de het plafond beginnen. Deze komt dus in het zicht. Eventueel kunt u het verloop en de dubbelwandige kachelpijp zwart spuiten met hittebestendige verf. Het gat dekt u af met een rozet.

Bij een doorgang door een betonen vloer mag het verloop in het plafond worden verwerkt, zo zit deze niet in het  zicht. Ook dit werkt u af met een rozet.

Zorg in beide gevallen dat er voldoende ruimte tussen de dubbelwandige kachelpijp en de randen van het gat zit. Ongeveer 3 of 4 cm rondom. Zo heeft u ruimte voor de installatie en eventueel klembanden te monteren en heeft het materiaal ruimte om te kunnen krimpen en uitzetten.
